Установка парктроника на "классику" ВАЗ 2105, 2107 своими руками.

Это не первая моя собственноручная установка парковочного радара (подробнее см. здесь), однако не могу не отметить, что ставить парктроник на "классику" — одно удовольствие!

Комплект парковочного радара: 4 ультразвуковых сенсора, LED-экран, блок управления, питающий кабель, двухсторонний скотч, фреза.

DC 12V, 50-150mA — питание взял от указателей заднего хода ("зеленый" провод), использовал пайку это самое надежное соединение, для упрощения задачи можно использовать врезные клеммы либо гелезаполненные соединители Scotchlok 314

Блок управления замостил на крышку левого фонаря.

расстояние между датчиками 37.5 / 45 / 37.5

Диапазон срабатывания от 30 см до 250 см.

Покупал здесь: goo.gl/H3aTFU

Др. китайские парктроники — goo.gl/Aa7dZ9

БЛИЖНИЙ / ДАЛЬНИЙ СВЕТ H4 P8 LED лампы 4000К (теплый/белый) ВАЗ 2105 - 2107

Задумал я улучшить БЛИЖНИЙ/ДАЛЬНИЙ свет на автомобиле ВАЗ 2105, но так что бы не быть постоянным "клиентом" скучающих на дороге инспекторов ДПС — поэтому LED лампы рассматривал с цветовой температурой не выше 4500К, т. е. в диапазоне цв. температуры штатных галогеновых ламп (3000К — 4000К).

Мой выбор пал на модель P8 LED с цв. температурой 4000K.

технические характеристики P8 LED, заявленные на странице товара:

комплект P8 LED по факту:

специально, выбирал лампы с активным охлаждением.

тех. параметры драйвера P8 LED

 размеры, сравнение со штатной H4

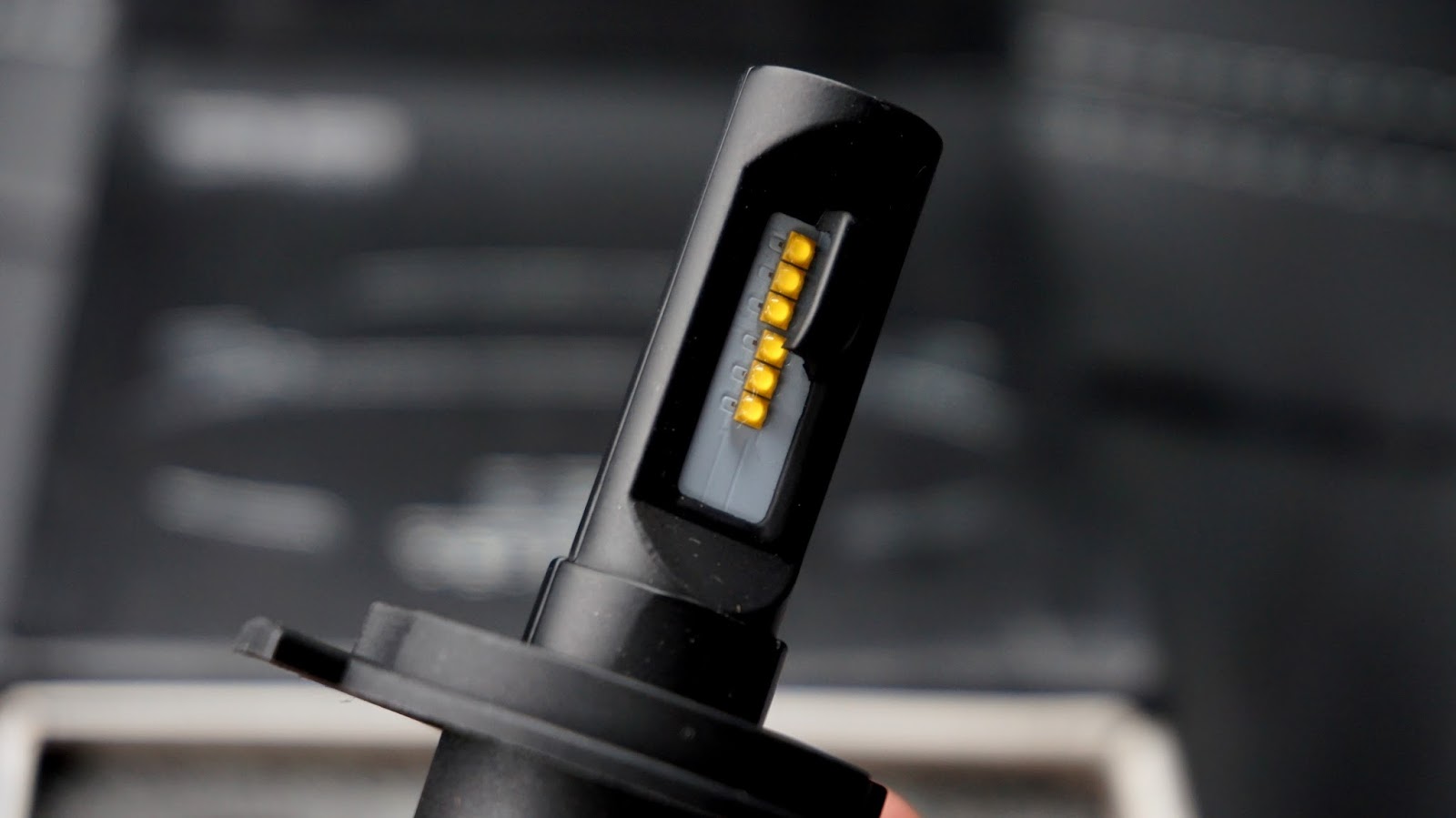

расположение нитей накаливания и led чипов совпадает

Галоген. лампа h4 philips (ближний свет) 3.7A x 12V=44.4W 318 LUX

Галоген. лампа h4 philips (дальний свет) 4.27A x 12V=51.24W 672 LUX

led p8 (ближний свет) 1.24A x 12V=14.88W 625 LUX

led p8 (дальний свет) 2.08A x 12V=24.96W 1319 LUX

температура led чипов после 20 мин работы + 80°С не самые лучшие показатели, но допустимо…

Вывод: led p8 действительно ярче штатной галоген. лампы h4 в 2 раза, но исходя из сравнения замеров освещенности и рассчитанной мощности по факту, сила светового потока P8 не более 2000-3000 LM (было заявлено 4000LM, 40W).

LED P8 (слева)

СТГ led p8 (ближний свет)

СТГ led p8 (дальний свет)

СТГ в идеале

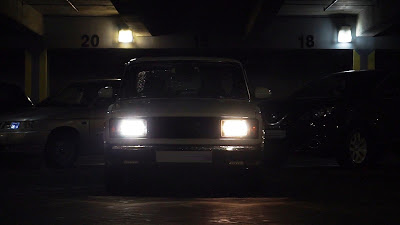

БЛИЖНИЙ/ДАЛЬНИЙ

Видео-демонстрация:

P8 LED с цв. температурой 4000K: https://goo.gl/c5fmzs

по всем LED H4 можно приценится тут: https://goo.gl/s185QP
