Как мы уже знаем из первого видео-ролика — установка зеркала со встроенным видеорегистратором задача несложная, другое дело, если с DVR–зеркалом идет внешняя парковочная камера заднего вида.
Вот тут и возникают вопросы, связанные с поисками оптимального места установки и путями прокладки необходимых кабелей.

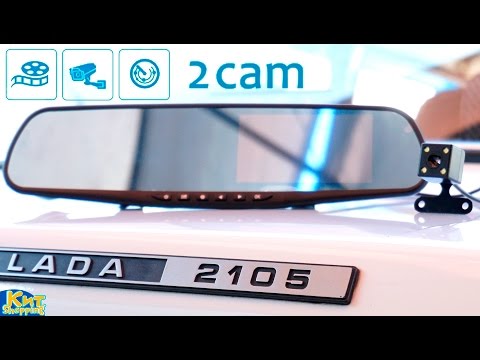

В моём случае установку DVR–зеркала с камерой заднего вида я буду производить на автомобиль ВАЗ 2105.
По началу парковочную камеру было решено закрепить по соседству с подсветкой регистрационного знака.
Прокладка совмещенного видеокабеля к DVR-зеркалу осуществлялась по штатному пути бортовой сети автомобиля.
Для ручного управления включением/выключением видеорегистратора питание 12В на понижающий до 5В адаптер зеркала было подано с доп. прерывающей кнопки, включённой в прикуриватель.
На этом работы по прокладке и подключению завершены.
По задумке производителя внешняя камера имеет двойное назначение: парковочная камера и второй источник записи для базового видеорегистратора.
Учитывая невысокую стоимость моего комплекта в приделах $30, я, конечно, не ожидал суперчеткой картинки, однако, уже при первых заездах оказалось, что даже при таком самом распространенном классическом расположении камеры заднего вида, ей категорически не хватает заявленного угла обзора в 140°, как в качестве регистратора, так и видеопарктроника.
Поэтому было решено заменить эту камеру на другую с более широким углом захвата.
Мой выбор пал на 170° камеру, подстёгнутую доп. парковочным датчиком. Этакое устройство 2 в 1, в комплекте с которым шли: зуммер тревоги (попросту пищалка), красно-черный питающий кабель, видеокабель с совмещённым проводом питания, 3 пластины для регулировки наклона (на 3°, 5°, 7° все это, соответственно, возможно за счёт их разной толщины), далее крепёжные саморезы и мануал.
Самый оптимальный угол для парковочной камеры — 180°. Среди китайского ассортимента товар с данным углом редкий, но все же найти возможно, и при этом по вполне доступным ценам.
В руководстве было указано два варианта размещения устройства: в районе подсветки рег. номера или на уровне бампера.
Схема подключения стандартная.
К сожалению, эта затея закончилась неудачей из-за выявленного заводского брака в виде нестабильной прерывающейся картинки. Перезаказывать такую же не стал, т.к. на глаза попалась другая подобная камера, но уже с двумя датчиками на борту. Заказал её, а эту благополучно отправил назад в Китай, вернув деньги по открытому «спору».
Так как провода были перекинуты в район бампера, решил не спешить возвращать их обратно и для сравнения разместил старую штатную камеру на новое место.
В общем, как оказалось для небольшого угла обзора штатной такое размещение наиболее подходящее.
При таком расположении, в отличии от первого варианта, фиксируется не только пространство около бампера, но и дорожная ситуация в округе.
оригиналы видео — goo.gl/04G7tu
Как понимаете, история с экспериментами получит свое продолжение по приходу новой парковочной камеры (знаю точно, что для её полноценной работы с данным DVR-зеркалом потребуется доработка из-за разного питающего напряжения и последующего осуществления автоматического отключения сигнальной пищалки во время движения автомобиля вперед). Для тех же, кто не хочет заморачиваться, как я, а просто иметь широкоугольную картинку заднего вида парковочной камеры, все необходимые ссылки для поиска и сравнения можно найти ниже.
При выборе парковочной камеры, как вы уже, наверное, поняли, обязательно обращайте внимание на угол обзора:чем шире охват камеры, тем лучше.
Но имейте в виду, что при слишком широких углах происходит значительное искажение изображения и это, наоборот, может затруднять парковку.
Но имейте в виду, что при слишком широких углах происходит значительное искажение изображения и это, наоборот, может затруднять парковку.
Также стоит обратить внимание на параметры качества разрешения выдаваемой картинки, светочувствительности и разрешение матрицы, а также наличие функции зеркального отображения.
